非接觸視頻引伸計在軟質材料斷裂延伸率測量中的應用場景軟質材料通常具有易變形、低強度或特殊物理特性，傳統夾持式引伸計可能因接觸壓力導致試樣損傷或測量誤差。非接觸視頻引伸計基于數字圖像相關（DIC）技術，通過跟蹤試樣表面散斑圖案的位移實現應變測量，
尤其適用于以下軟質材料的精密測試：
1.薄膜類材料
典型材料：塑料薄膜、彈性體薄膜、生物薄膜（如皮膚組織模擬材料）
測量需求：需避免夾持導致的邊緣應力集中或試樣撕裂，非接觸式測量可保護試樣完整性。
2.線狀/纖維類材料
典型材料：橡膠線、纖維復合材料、細金屬絲（軟質狀態）
測量難點：試樣直徑小、剛性低，夾持式引伸計易打滑或壓傷試樣。
3.柔性聚合物與彈性體
典型材料：硅膠、橡膠、熱塑性彈性體（TPE）
測試挑戰：大變形條件下（延伸率可達數百%），傳統引伸計量程不足或易脫離。
4.生物軟組織與凝膠材料
典型材料：水凝膠、仿生軟組織、醫用彈性體。
環境要求：需在水浴、恒溫等特殊環境中測試（如模擬人體溫度37℃）。
5.復合材料與各向異性軟質材料
典型材料：碳纖維增強柔性復合材料、編織結構軟質材料。

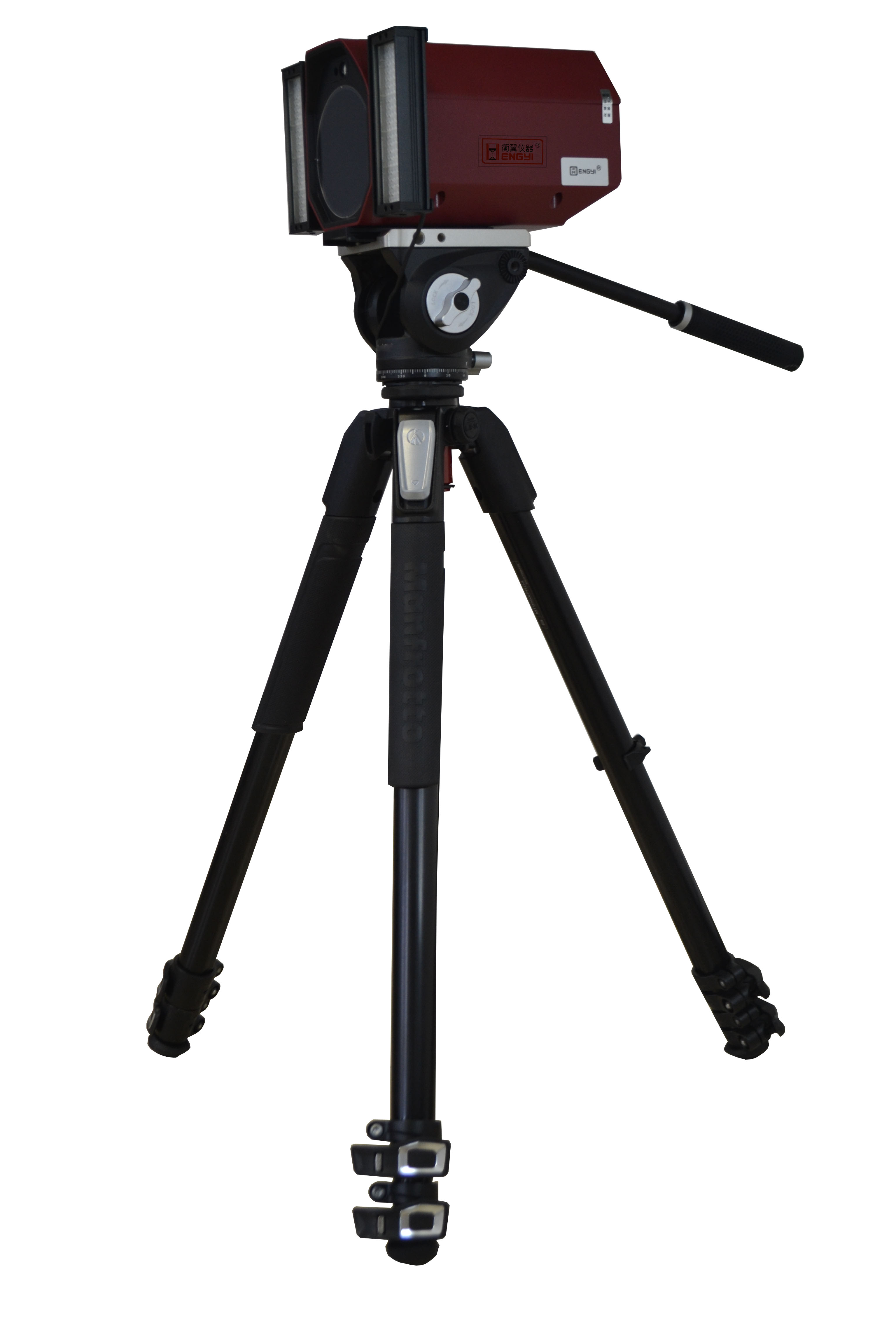

非接觸視頻引伸計技術參數：
1. 型號：HY（3DC）-NR-500H
2. 采樣頻率：227Hz
3. 測量范圍：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm
4. 位移精度： MV50mm：0.5μm
MV90mm：1μm
MV160mm：1μm
MV250mm：1.5μm
MV500mm：2μm
5. 符合標準：JJG762-2007 0.5級
6. 跟蹤速度：5000mm/min
7. 位移分辨率：0.1μm
8. 位移線性度：0.5%
9. 位移量程：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm
10. 試驗機控制器:視頻引伸計專用多功能控制器
11. 適用場景：中高速加載
12. 工作溫度：5-40℃
13. 工作電壓：220V
